更高效的复合材料预浸料固化: 压力至关重要
当施加恰到好处的压力来压实纤维，且不会使层压板出现树脂匮乏时，可实现更快、更清洁的固化。
项目背景
一位客户向 Alpha Technology 提出挑战，要替换数十年前设计的飞机上所使用的复合材料。旧材料已过时，因此团队需要一条清晰的路径来比较新材料，并确认新材料能够维持或超过其原始性能。他们还需要可靠的数据来确定用于认证的正确固化周期。
Alpha 推荐使用 ESR（封装样品流变仪），因为它能直接洞察固化进程。通过测量储能模量 G’ 并确定 α 点和 β 点，客户可以了解材料开始反应的速度以及何时达到稳定固化状态。这些信息有助于更轻松地选择合适的材料，并为重新认证设置生产参数。
项目挑战
压力控制在复合材料压实和固化质量方面起着决定性作用。压力过小会留下削弱层压板强度的空隙；压力过大则会使树脂从纤维床中被挤出，造成缺胶和刚度的不均。
对于这家航空航天客户而言，该变量直接影响产量、废品率和认证时间表。不稳定的压力设置导致出现偶发的孔隙，无法通过认证检验，因零件被拒收和重新测试而推高了成本。
在时间紧迫的认证计划中，每个有缺陷的面板都可能导致数天的延误。目标是确定一种压力曲线，在缩短固化时间和减少浪费的同时，最大限度地提高固化质量和机械性能。
| P (psi) | G’EOC (kPa) | ∆tα (min.) | ∆tβ (min.) |
| 50 | 135,606 | 17.7714.39 | 73.67 |
| 70 | 139,833 | 9.98 | 58.06 |
| 90 | 137,092 | 14.39 | 62.41 |
Table 1. 压力对 P1 试样的 G’EOC、α 区间与 β 区间的影响
- 139,833 kPa：最大刚度 (G’EOC) 在 70 磅 / 平方英寸（psi）条件下测得
- 固化起始时间缩短 44%：固化起始时间（∆tα）从 50 psi 下的 17.77 分钟，缩短至 70 psi 下的 9.98 分钟
- 固化完成时间加快 20%：与 50 psi 相比，70 psi 条件下固化完成时间（∆tβ）缩短 20%
解决方案
Alpha 与客户合作，利用封装样品流变仪（ESR）制定了系统化测试方案。分步控制压力变量：40、50、60、70 psi，同时保持固化温度与升温曲线不变。
每次测试均记录刚度发展过程，并捕捉 α、β 反应区间，以展示压力对固化动力学的影响。 Alpha 工程师与客户材料团队共同实时分析曲线，发现更高压力可加速树脂流动与早期交联。
随着压力升高，α 到 β 的区间缩短，表明固化进程加快。但当压力超过 70 psi 后，刚度趋于平稳，并开始出现轻微缺胶现象，这标志着收益上限。
结果证实：70 psi 可实现纤维充分浸润与高效压实，且不会造成过量树脂流失。
项目成果
最终确定的压力设置实现了更短的固化周期，且所有测试板材一致性更高。固化完成后的刚度显著提升，表明纤维结合效果更好；同时反应起始时间与完成时间均缩短。
客户团队将这些数据纳入认证文件，用于支持工艺认证，并降低后续生产中的波动。 此次合作不仅提升了零件质量，还建立了更精简、可重复的工艺，减少了浪费，并释放压机产能用于更多生产。
通过将 70 psi 压力曲线标准化，客户摆脱了经验式操作，提升了生产效率，并获得了可重复的固化工艺，在树脂分布与零件质量间实现最佳平衡。

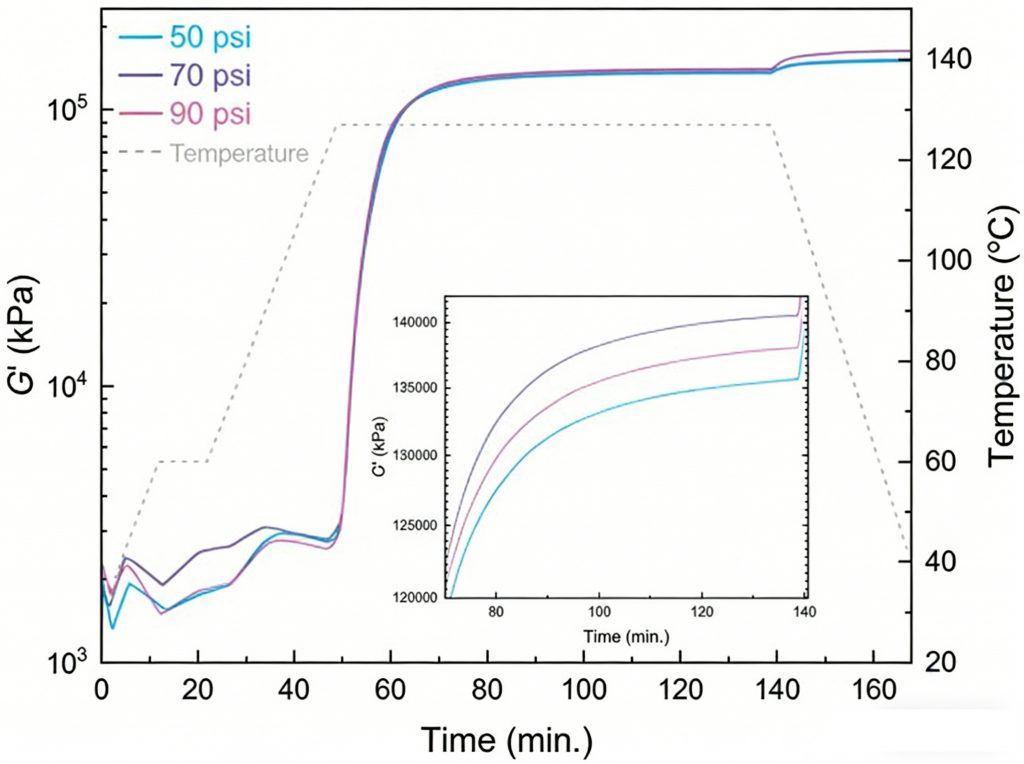

Figure 1. P1 置于环境条件下时 G’EOC 的增强效应。插图为线性曲线图。
想对您当前的压力设置进行复核验证？欢迎联系我们，与 Alpha 技术专家交流。
