如何更快地固化复合材料预浸料：部分固化时间至关重要
理解在环境中的暴露时间对树脂固化行为的影响，能够有效提高工艺的效率和一致性。
背景
Alpha Technologies 正在协助一位负责长期维护飞机复合材料的客户，由于他们原本的材料供应商更换或停产关键体系，客户需要重新评估新材料，并建立工艺条件，以确保飞机继续符合安全与性能标准。
通过使用 ESR（Encapsulated Sample Rheometer，封装样流变仪），客户跟踪储能模量（G’）变化，并识别反应开始和固化完成的时间窗口。这些测量为他们提供了一种简单方法，用于比较候选材料并了解其所需的固化周期。
凭借这些数据，他们得以应对材料供应的变化，并更有信心地推进项目。
挑战
预浸料在恢复至室温后会立即开始缓慢的固化。适度的室温暴露可以促进分子运动，提高纤维润湿性；但暴露时间过长则会导致吸湿、树脂变硬、黏度下降等问题。
对这家航空航天制造商来说，问题不只是材料在离开低温储存后能安全保持多长时间，还包括适度的部分固化是否实际上能够改善最终性能。
他们的生产流程需要频繁地处理材料：将卷材从冷冻柜取出用于裁切或铺层，中途再放回，然后第二天继续重复。这些反复循环不仅耗费时间，还增加了凝露或污染的风险。
团队需要一条基于数据的暴露时间限制，既能保证性能，又能使操作更安全，从而减少不必要的冷冻柜进出操作和处理次数。

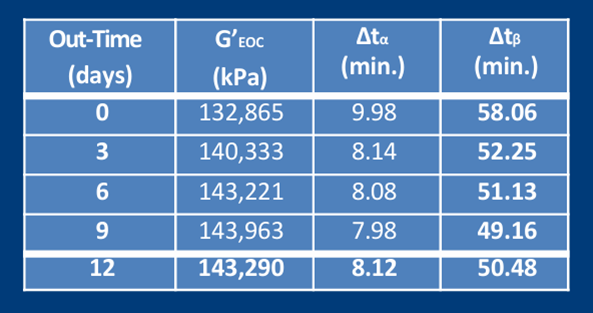

表 1. 暴露时间对 P1 的 G’EOC、α 和 β 反应区间的影响
解决方案
在与 Alpha 合作的过程中，客户使用封装式样流变仪评估了室温暴露对固化性能的影响。预浸料样品在解冻后立即测试，并在受控环境条件下分别暴露 3 天、6 天、9 天和 12 天后再次进行测试。
在每个时间间隔，Alpha 测量刚度变化并跟踪 α 与 β 反应窗口，以捕捉固化动力学变化。
客户材料团队与 Alpha 工程师共同分析结果并发现：适度的预固化可缩短固化起始时间与完全固化时间，同时使刚度略有提升。
在约 9 天暴露时，树脂表现出有益的固化行为迹象：更均匀的润湿、更快的反应启动——且模量或流动性没有降低。超过此时间后，性能趋于平稳且波动加大。
结果
这些发现为制造商在材料处理上提供了新的灵活性。与其频繁将预浸料在生产批次之间冷冻与解冻，他们现在可以在受控环境下安全暴露材料达 9 天，且品质无显著损失。
数据同时证实，适度的部分固化可增强刚度并缩短整体固化周期，使生产效率提高而不会增加风险。
通过将新的暴露时间限制纳入标准操作流程，客户减少了材料处理、降低了凝露问题，并以更少的流程中断获得了可预测的结果。

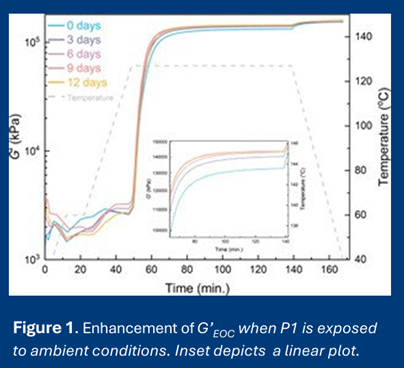

图 1. P1 在暴露于室温条件下 G’EOC 的增强情况
通过将部分固化时间从“限制”转变为“控制”，客户实现了：
- 更高的工艺效率
- 更少的过度材料处理
- 更符合实际生产节奏的预浸料固化流程
通过将部分固化时间从限制重新定义为控制，客户提升了生产效率，减少了过度处理，并为复合材料预浸料制造验证了更符合实际的生产节奏。
8.4% 刚度提升
从 132,865 kPa（0 天）提升到 143,963 kPa（9 天）
20% 更快的固化起始（∆tα）
从 9.98 分钟缩短到 7.98 分钟（9 天暴露）
15% 更快的固化完成（∆tβ）
从 58.06 分钟缩短至 49.16 分钟（9 天暴露）
想了解自己的材料是否也会有类似表现？
欢迎联系我们，与 Alpha Technologies 的材料专家交流。
关于阿尔法科技
Alpha Technologies是将流变学科学应用于测试领域的领导者，这些测试为橡胶和高分子领域带来了显著影响。凭借超过60年的经验，我们开发先进的测试仪器和软件，使我们的客户能够持续提升其材料的价值。我们的使命是提供客户所需的深刻见解，以确保其材料的品质、可持续性和性能。
