博客橡胶制造故障排查
工艺工程师完全指南
工艺工程师系统性诊断框架，涵盖原材料变异、混合不稳定、挤出缺陷、硫化问题及批次间不一致性。
第01节
简介
当橡胶制造问题出现时，其源头往往并非问题显现的位置。挤出机上的表面缺陷可能追溯至两个工序之前混合机中建立的分散质量问题。压机中的硫化失效可能源于一批原材料的变更——该批材料抵达时附有合格证书，但证书上显示一切正常。
正是这种问题显现位置与实际起源之间的差距，使得橡胶制造问题的诊断变得困难。传统质量测试只能确认零件是否合格，却无法解释配方中发生了什么变化，也无法说明变异是在哪个工艺阶段引入的。
本指南为工艺工程师提供从可见症状到确认根本原因的结构化路径。每个章节涵盖特定故障类别、用于隔离故障的诊断测试，以及后续的纠正措施逻辑。
如果您在生产中看到以下问题...
每家橡胶工厂都应使用的6项制造问题诊断测试
第02节
橡胶制造工艺及问题发生位置
六个阶段为：
- 原材料接收与储存
- 内部混合
- 开炼机加工与压片
- 挤出与压延
- 硫化与交联
- 硫化后质检
了解每类变异进入该工序的位置，是任何诊断调查的基础。
橡胶制造工艺流程
故障点与工艺阶段的对应关系
1
原材料
接收与储存
2
内部混合
班伯里 / 双转子
3
开炼机加工
压片与冷却原材料
内部混合
开炼机加工
4
挤出
成型与成形5
硫化 / 交联
压机 / 高压釜 / 连续硫化6
硫化后质检
最终检验挤出
内部混合
合格证书偏差检出
Post-cure QC是检测缺陷的环节，但并非诊断缺陷的环节。它告诉你问题存在，却几乎无法说明问题从何而来。下表将常见的可见问题与其可能的起源阶段，以及该阶段需调查的关键变量一一对应。
| 可见问题 | 可能的起源阶段 | 需调查的关键变量 |
|---|---|---|
|
挤出表面缺陷 |
混合 / 材料 |
配合物粘度、填料分散、分子量分布 |
|
硫化变异或焦烧 |
硫化体系 / 材料 |
硫化剂用量、焦烧时间、压机温度均匀性 |
|
批次间粘度变化 |
原材料 / 混合 |
聚合物批次、混合能量、排胶温度 |
|
产品起泡或多孔 |
材料 / 硫化 |
水分含量、挥发物含量、硫化速率 |
|
模量或硬度偏低 |
硫化 / 填料 |
欠硫、填料用量、分散质量 |
|
口模膨胀变异 |
混合 / 材料 |
弹性模量G’、分子量分布、挤出机条件 |
|
使用中疲劳失效 |
填料 / 配方 |
分散质量、滞后性、填料网络贡献 |
第03节
诊断测试导向
传统橡胶质检测试是为产品放行而设计的，而非用于根本原因诊断。有效的故障排查需要在实际加工条件下测量橡胶行为的测试：高温、剪切力作用下，以及整个硫化周期内。
这些测试产生的数据——特别是储能模量（G’）、损耗模量（G”）和损耗角正切（tan delta）——描述了配合物作为粘弹性材料的行为方式。G’代表储存和恢复的弹性能量；G”代表以热量形式耗散的能量；tan delta表明配合物表现得更像固体还是更像流体。
硫化曲线关键参数：
- ML — 最小转矩（硫化开始时的配合物粘度）
- MH — 最大转矩（交联密度的度量）
- t10 — 达到最大转矩10%的时间（焦烧安全窗口）
- t90 — 达到硫化完成度90%的时间
- CRI — 硫化速率指数（由t10和t90计算）
| 仪器 | 测量内容 | 主要诊断用途 |
|---|---|---|
|
门尼粘度计 |
门尼粘度（ML 1+4）、门尼焦烧、应力松弛 |
进料质检、加工性基准测试、分子量分布洞察 |
|
MDR（移动模板流变仪） |
固定频率和应变下的硫化曲线：t10、t90、MH、ML、CRI |
常规硫化质检、配合物放行测试、焦烧时间测量 |
|
RPA（橡胶加工分析仪） |
完整振荡流变学：应变扫描、频率扫描、温度扫描，以及单台仪器完成硫化测试 |
加工性诊断、通过Payne效应测量填料分散、配合物指纹图谱 |
|
DMA（动态力学分析仪） |
硫化样品的温度依赖性储能模量和损耗角正切 |
成品表征、玻璃化转变温度（Tg）测量、使用性能关联 |
第04节
诊断原材料变异
原材料变异是橡胶制造问题最常见的来源之一，也是最常被忽视的。合格证书确认材料满足其规格要求，但这并不意味着该材料在您的配方中的行为与上一批次完全相同。
聚合物分子量分布、填料表面化学性质和硫化剂活性，在正常规格范围内的不同生产批次间都会有所变化。这些差异会改变配合物粘度、硫化时间和加工性——而标准进料质检测试无法检测到这些变化。
需关注的信号
- 原材料变异的诊断信号是：在没有刻意调整配方或工艺的情况下出现的生产问题——批次间粘度变化、硫化时间或转矩改变，以及仅在特定批次中出现的加工不稳定。
- 两批门尼粘度值相同的天然橡胶，在振荡剪切下的表现可能不同，因为其分子量分布存在差异。满足同一ASTM等级规格的两批炭黑，可能产生不同的分散行为，因为其比表面积分别处于允许范围的两端。
诊断测试
首先检查硫化曲线。将当前批次的t90、MH和CRI与基准数据对比。MH变化而t90不变，指向硫化剂或聚合物变化；t90变化而MH一致，指向硫化剂活性或促进剂分解。
对于聚合物批次变异，运行振荡频率扫描并与基准指纹图谱叠加对比。G’和G”与频率的关系对分子量分布变化敏感——这是门尼粘度单独无法捕捉的。
对于炭黑和填料变异，将混合后的配合物门尼粘度与基准进行比对。填料比表面积或结构的变异，在混合能量曲线和混合后门尼粘度中的体现早于其在下游出现。
纠正措施与升级
- 如果确认某批次超出流变学规格，应隔离该批次并附上数据通知供应商。工艺调整可补偿小幅粘度变化，但也会引入第二个变量。仅作为短期措施进行调整。
- 如果同一材料的多个供应商批次间变异持续存在，应升级至配方层面。规格可能不够严格，无法确保配合物行为的一致性。
每家橡胶工厂都应使用的6项制造问题诊断测试
第05节
诊断混合与加工性问题
内部混合阶段建立了配合物结构，该结构决定了所有下游操作。源于混合的问题很少在混合机处显现。它们以挤出不稳定、模具填充不一致或成品性能变异的形式出现。
配合物的粘弹性平衡在混合周期内会发生显著变化。在排胶温度下混合顺畅的配合物，在模具条件下可能过于僵硬无法填充复杂模腔，或在口模条件下弹性过大无法干净挤出。
需关注的信号
- 混合过程中粘度高或不稳定、模具填充不良、无配方变更的批次间配合物性能不一致，以及机器维护后仍持续存在的挤出问题。
- 混合不完全和分散不充分可能产生相同症状。区分二者很重要：混合不完全是分布问题；分散不充分是填料网络问题，纠正措施不同。
诊断测试
混合能量曲线（累积能量输入与排胶温度的关系）是第一个诊断工具。过早排胶、转子速度不足或填充系数不正确，将产生能量输入不足的配合物。
将混合后门尼粘度与基准进行比对，可判断配合物粘度是否在可加工范围内。对混合配合物进行频率扫描，可预测包括口模膨胀幅度和挤出流动行为在内的下游行为。
纠正措施与升级
- 通过调整转子速度、填充系数和排胶标准解决混合不完全问题。如果怀疑高排胶温度损坏了硫化体系活性，考虑两段混合，将分散周期与硫化剂添加分开。
- 如果配合物粘度超出可加工范围且无法单独通过工艺调整修正，应升级至配方层面。不要通过调整挤出机温度或速度来补偿根本上与工艺窗口不匹配的配合物。
第06节
诊断填料分散问题
填料分散不良是最严重的配合物缺陷之一，也是传统质量方法最难检测的。Payne效应提供了更灵敏、更定量的测量方法。大的Payne效应幅度预示着分散不良。
炭黑分散
- 混合后残留的炭黑团聚体会增加配合物刚度、提高滞后性、降低疲劳寿命并影响挤出表面光洁度。应变扫描测量的Payne效应是最可靠的分析指标。
- 某批次若需要更多能量才能达到相同排胶温度，或在相同混合条件下产生更高的混合后门尼粘度，可能表明炭黑结构度更高或表面化学性质存在变异。
白炭黑分散
- 白炭黑分散依赖于化学反应——硅烷化。硅烷偶联剂必须在正确的温度窗口（通常140–160°C）内与白炭黑表面键合。即使混合时间和能量看似充足，温度偏离该窗口也会导致硅烷化不完全。
- 硅烷化不足的白炭黑保留其亲水表面，难以与聚合物基体键合，并产生较高的配合物粘度、较差的填料增强效果和高Payne效应幅度。
纠正措施与升级
- 对于炭黑分散，通过转子速度、填充系数或延长混合时间来调整混合能量。在放行批次前，将低应变下的混合后G’与基准进行对比。
- 对于白炭黑，验证在混合保温期间是否维持了硅烷化温度。如果温度记录显示偏差，该批次需要在正确温度下延长混合，然后再添加硫化剂。
- 如果比表面积或表面化学参数超出接受范围，请向填料供应商升级。如果工艺对填料变异敏感，要求每批次提供专属比表面积和结构数据。
第07节
诊断橡胶挤出问题
挤出缺陷通常是配合物出现问题的第一个可见信号。这些问题几乎从来不是挤出机本身造成的。橡胶挤出行为由配合物流变学决定——当流变特性发生变化时，任何机器调整都无法稳定挤出物。
表面缺陷与熔体破裂
- 鲨鱼皮纹（中等剪切速率下出现的细密、规则表面粗糙度）由口模出口处的弹性不稳定性引起，其驱动因素是配合物的弹性模量。
- 严重熔体破裂（高剪切速率下出现的混乱、不规则表面失效）通常表明配合物粘度或分子量分布存在问题。
口模膨胀与尺寸控制
口模膨胀是口模后的弹性回复。其幅度主要由低振荡频率下的G’驱动。无法用挤出机条件解释的批次间口模膨胀变异，几乎总是配合物弹性变异。
纠正措施与升级
- 在进行任何挤出机调整之前，确认问题是否由配合物驱动。对当前批次进行频率扫描，并将G’与基准进行对比。如果G’发生偏移，调整机筒温度或螺杆速度顶多产生微小的临时性改善。
- 将配合物G’偏移追溯至混合记录：排胶温度、能量曲线和混合后门尼粘度。如果混合记录在范围内而G’仍然发生偏移，则追溯至进料聚合物批次。
- 如果配合物流变学从根本上超出所用口模和螺杆几何形状的可加工范围，应升级至配方层面。
第08节
诊断橡胶硫化问题
硫化问题是橡胶制造中成本最高的缺陷之一。焦烧、欠硫、过硫和硫化均匀性失效各自产生不同的产品失效模式，每种都需要不同的纠正措施。将它们视为同一问题的变体，会导致调整在修复一个症状的同时使另一个更糟。
硫化曲线是所有四种情况的主要诊断工具。它捕获了从未硫化配合物到交联发展直至平台期或回复的完整硫化弧线。每种失效类型在硫化曲线上产生独特的特征，一旦识别，便能直接指向可能的原因。

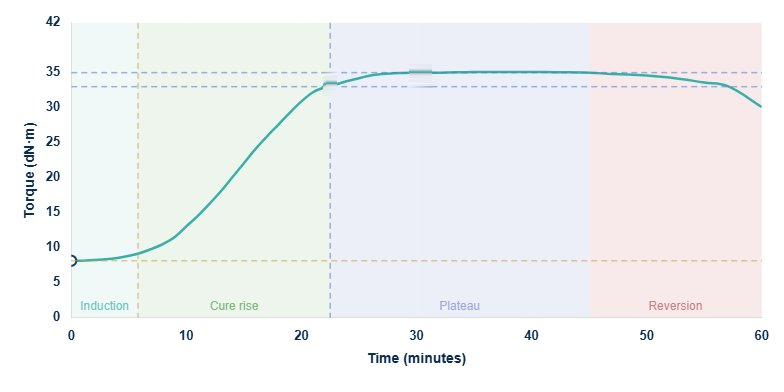

硫化曲线分析
ML - Min Torque
t10 - Scorch Safety
t90 - Optimum cure time
MH - Max. torque
ML
最小转矩
8.1 dNm
MH
最大转矩
34.9 dNm
t10
焦烧安全
5.8 分钟
t90
最优硫化
22.5 分钟
CRI
硫化速率指数
5.9
Δ 转矩
MH – ML
26.8 dNm
提前硫化：焦烧
焦烧是在配合物到达压机之前就开始的提前交联。在硫化曲线上，焦烧表现为缩短的t10窗口，有时伴随ML升高。在生产中，焦烧产生僵硬、部分硫化的配合物，无法流入模腔。
焦烧最常见的原因：
- 混合机排胶温度过高
- 开炼机停留时间过长
- 存储温度过高
- 硫化剂和促进剂组合无法提供足够的加工安全性
欠硫与过硫
欠硫产生软、低模量、撕裂强度差的产品。在假设硫化体系有问题之前，请先用热电偶测量验证压机温度均匀性。低于设定值10°C运行的压机会持续产生欠硫产品。
过硫和回复会产生脆性或软化的产品。在硫化曲线上，回复表现为MH峰值后下降的平台期。天然橡胶特别容易发生回复。回复的纠正措施可能需要使用抗回复促进剂进行重新配制。
厚件或复杂零件中的硫化均匀性
硫化均匀性问题与配合物问题同样是几何形状问题。外表面达到硫化温度并完成交联，而内芯仍处于感应阶段。工艺选项包括延长硫化时间、分级压机温度曲线和预热配合物。
纠正措施与升级
- 针对焦烧：降低排胶温度，缩短开炼机暂存时间，检查硫化剂和促进剂的储存期。如果焦烧安全指数持续处于临界值，请升级至配方层面。
- 针对欠硫：首先验证压机温度。然后在实际压机温度下检查t90。仅在压机温度确认后方可延长压机时间。
- 针对过硫或回复：缩短压机时间或降低温度。对于持续发生回复的天然橡胶基配合物，升级至配方层面。
每家橡胶工厂都应使用的6项制造问题诊断测试
第09节
诊断物理产品缺陷
成品橡胶产品中的物理缺陷几乎总是被动诊断的——在零件检验失败或从现场退回之后。结构化的缺陷到根本原因方法，可减少从观察到缺陷到识别其起源阶段之间的时间。
表面与外观缺陷
- 起泡和多孔性源于挥发物含量、配合物中的水分，或发泡剂反应速率与硫化速率不匹配。在调查配方之前，先检查填料和聚合物的储存条件及干燥规程。
- 表面喷霜（成品表面的白色或油性薄膜）是迁移问题。通过溶剂萃取和红外分析识别喷霜物质，然后相对于溶解度数据审查用量。
- 流痕和熔接线表明配合物粘度对于注射压力和模具几何形状而言过高、模具温度过低，或多个流前锋在交联发展之前相遇。
机械与尺寸缺陷
- 成品中的低硬度或低模量几乎总能追溯至欠硫、填料用量不足或填料分散问题。首先确认压机温度和t90。
- 因收缩变异导致的尺寸不合格，更多情况下是配合物驱动的问题，而非模具问题。在确认配合物和硫化条件符合规格之前，不要调整模具尺寸。
破坏性测试中的结构缺陷
早期疲劳失效和裂纹萌生追溯至配合物滞后性和填料增强质量。高tan delta配合物在循环载荷期间产生更多热量，加速热降解和裂纹扩展。对失效批次保留的硫化样品运行DMA，比较tan delta和模量与基准的差异。
第10节
诊断与减少批次间变异
批次间变异难以用简单原因解释。一个表现良好了六个月的配合物，突然在配方或工艺没有明显变化的情况下产生不一致的结果。
系统性变异减少需要区分随机变异（工艺的自然噪声，只能通过根本性工艺改进来减少）和系统性漂移（总有可归因原因的方向性变化）。
量化和表征变异
- 跟踪随时间推移各批次的关键配合物参数：门尼粘度（ML 1+4）、MH、t90，以及固定应变和频率下的Payne效应幅度。
- 将这些值绘制在统计工序控制图上，控制限设为距工序均值三个标准差。
- SPC图中的阶跃变化几乎总与进料材料批次变更同时发生。将当前批次的流变学指纹图谱与上一批次进行比对以确认。
识别系统性变异的来源
进料材料批次变更是阶跃变化变异最常见的原因。设备磨损和校准漂移产生渐进的方向性变化——混合机转子磨损降低混合强度，热电偶校准漂移在不改变设定值读数的情况下改变实际硫化条件。
免费下载
每家橡胶工厂都应使用的6项制造问题诊断测试
第11节
诊断工具：实用对比
有效的故障排查需要能够在实际加工条件下测量橡胶行为的仪器。以下仪器提供了本指南中引用的诊断数据。每种仪器在诊断工作流程中都有明确的角色，以及决定何时需要换用其他工具的特定局限性。
| 仪器 | 测量内容 | 涵盖章节 | 局限性 |
|---|---|---|---|
|
门尼粘度计 |
门尼粘度（ML 1+4）、门尼焦烧、应力松弛 |
第04、05、10节：进料质检、加工性、变异跟踪 |
单一剪切速率和温度；不测量硫化进程或分散 |
|
MDR（移动模板流变仪） |
固定频率和应变下的硫化曲线：t10、t90、MH、ML、CRI |
第08节：常规硫化质检和配合物放行 |
仅固定条件；无加工性、分散或频率依赖数据 |
|
RPA（橡胶加工分析仪） |
完整振荡流变学：应变扫描、频率扫描、温度扫描、硫化；单台仪器完成全部 |
第04至10节：本指南所有问题类别的主要诊断仪器 |
资本成本高于MDR或门尼；需要经过培训的操作人员进行测试设计和数据解释 |
|
DMA（动态力学分析仪） |
硫化样品的温度依赖性模量和损耗角正切 |
第09节：成品表征、Tg、使用失效分析 |
需要硫化样品；无法诊断在制配合物行为 |
Premier RPA是本对比中唯一涵盖第04至10节所述全系列诊断问题的仪器。应变扫描通过Payne效应测量填料分散。频率扫描表征加工性窗口并预测挤出行为。温度扫描评估硫化动力学。
每家橡胶工厂都应使用的6项制造问题诊断测试
第12节
实用诊断工作流程
第一步：定义问题
- 具体发生了什么变化？
- 何时发生变化？
- 已经排除了什么？
精确的问题定义可防止诊断过程扩展到系统中的每个变量。”从2024-0847批次开始，配合物粘度增加了约12个门尼单位”就是一个精确的起点示例。
第二步：隔离阶段
使用第02节中的故障起源矩阵确定最可能的工艺阶段。与进料材料批次变更同时出现的配合物性能阶跃变化，立即指向第04节。
第三步：选择正确的测试
- 硫化问题使用硫化曲线。
- 分散问题使用应变扫描。
- 加工性问题使用频率扫描。运行错误的测试浪费时间，产生无法回答问题的数据。
第四步：将数据与基准进行对比解读
没有基准对比的测试结果诊断价值有限。配合物指纹图谱库提供了基准。量化偏差：哪些参数发生了变化，变化方向如何，偏差幅度多大。
第五步：采取行动并验证
实施纠正措施。在将纠正后的批次放行至全面生产之前，用产生诊断信号的同一测试进行确认。将调查结果、纠正措施和验证结果记录在案。
建立配合物指纹图谱库
配合物指纹图谱是在已确认符合规格的批次上测量的一组关键流变学参数。包括门尼粘度（ML 1+4）、完整硫化曲线（ML、MH、t10、t90）、应变扫描（低和高应变幅度下的G’）以及频率扫描。
一位使用RPA配合物指纹图谱作为主要进料质检工具的轮胎配合物工程师，通过消除生产、质检和实验室之间的反复沟通，将诊断周期时间从三天缩短至四小时。
如需了解五步工作流程中所用的具体测试序列、仪器设置及数据解读逻辑，请下载以下指南。
免费下载
每家橡胶工厂都应使用的6项制造问题诊断测试
第13节
关键术语
以下术语贯穿本指南全文。定义面向在生产环境中工作的工艺工程师。
| 术语 | 定义 |
|---|---|
|
G’（储能模量） |
粘弹性材料在振荡变形下响应的弹性分量。G’代表每个周期储存和恢复的能量。G’较高表明配合物更像固体、弹性更强。 |
|
G”（损耗模量） |
粘弹性响应的粘性分量。G”代表每个周期以热量形式耗散的能量。G”较高表明配合物更像流体、吸能性更强。 |
|
Tan Delta（损耗角正切） |
G”与G’的比值。大于1表示以粘性行为为主；小于1表示以弹性行为为主。加工条件下的tan delta预测流动行为；使用条件下预测热积累和阻尼性能。 |
|
Payne效应 |
在填充橡胶配合物中，随应变幅度增加，储能模量G’降低的现象。Payne效应的幅度（低应变G’减去高应变G’）是填料分散质量的灵敏量度。 |
|
t10 |
在硫化曲线上达到最大转矩10%所需时间。代表感应期或焦烧安全期：显著交联开始前可用于加工的时间。 |
|
t90 |
达到最大转矩90%所需时间。用作设置压机周期的实用硫化时间终点。 |
|
MH |
硫化曲线上的最大转矩。与交联密度和硫化配合物刚度相关。 |
|
ML |
硫化曲线起始阶段的最小转矩。代表在测试温度下未硫化状态的配合物粘度。 |
|
CRI（硫化速率指数） |
由t10和t90计算得出，表达配合物在感应期到接近完成期间硫化速率的值。CRI越高，硫化发展越快。 |
|
门尼粘度（ML 1+4） |
未硫化橡胶配合物粘度的行业标准测量。测试在1分钟预热后施加剪切4分钟。广泛用于进料质检和配合物放行。 |
|
门尼焦烧 |
在门尼粘度计条件下在高温时测量的提前硫化开始时间。定量反映配合物在加工条件下的焦烧抗性。 |
|
硅烷化 |
硅烷偶联剂与白炭黑表面活性羟基之间的化学键合反应。是白炭黑在橡胶配合物中有效增强和分散的必要条件。 |
|
配合物指纹图谱 |
在已确认符合规格的批次上，在规定条件下测量的一组关键流变学参数。用作检测进料材料或生产批次批次间变异的参考。 |
|
粘弹性 |
材料同时表现出粘性（流体状）和弹性（固体状）行为的特性。橡胶配合物是粘弹性的：其对变形的响应取决于温度、应变速率和先前的加工历史。 |
第14节
常见问题解答
导致橡胶挤出缺陷的原因是什么？
在大多数情况下，挤出缺陷是配合物问题。根本原因在于配合物的流变特性：弹性模量过高、填料分散不良，或不稳定的分子量分布。调整挤出机温度或螺杆速度可能暂时减轻可见缺陷，但无法修复配合物。参见 第07节。
焦烧与过硫的区别是什么？
焦烧是在配合物到达压机之前就开始的提前交联。过硫是在压机中发生的过量交联发展。焦烧在硫化曲线上表现为缩短的t10窗口。过硫或回复表现为MH峰值后下降的平台期。参见第08节。
如何测试填料分散？
最可靠的方法是通过动态应变扫描测量Payne效应。分散良好的配合物在低应变G’和高应变G’之间差异较小；分散不良的配合物差异较大。目视评级和显微镜检查无法检测驱动性能不一致的分散差异。参见第06节。
导致批次间变异的原因是什么？
批次间变异有三个主要来源：进料材料批次变更、工艺条件漂移和测量不一致性。突然阶跃变化变异最常见的原因，是进入的聚合物或填料批次具有不同的流变特性。参见第10节。
什么是橡胶加工分析仪（RPA）？
RPA是专为橡胶配合物设计的振荡剪切流变仪。它进行应变扫描来表征Payne效应的填料分散特性，进行频率扫描来定义加工性窗口，以及进行硫化测量来表征交联动力学——所有这些测试都在同一个未硫化配合物样品上运行。参见第11节。
如何找到橡胶制造问题的根本原因？
遵循五个步骤：（1）精确定义问题。（2）使用故障起源矩阵确定可能的起源阶段。（3）选择与疑似失效机制对应的诊断测试。（4）将测试结果与配合物指纹图谱基准进行比较。（5）实施纠正措施并用同一测试进行验证。参见第12节。
什么是门尼粘度，它如何使用？
门尼粘度（ML 1+4）是未硫化橡胶配合物粘度的行业标准测量，广泛用于进料原材料质检和配合物放行。进料聚合物批次中的门尼粘度偏移，即使在规格范围内，也是进行调查的信号。参见第03节和第04节。
